XIMEA工业相机应用:基于机器视觉的3D航拍系统– 3D区域地图的新视角
浏览:218 次
时间:2021-05-26 10:31:39

使用151 Mpix传感器的XIMEA高速工业相机的3D航拍系统

图1:使用151 Mpix传感器的XIMEA高速工业相机,收集最低点和倾斜图像的3D航拍系统



UltraCam Osprey 4.1 – 3D区域地图的新视角

       Vexcel Imaging公司是地理空间行业的领导者,在航空和地面测绘领域有着悠久的创新历史。

       他们最新推出基于机器视觉3D航拍系统UltraCam Osprey 4.1(UCO4.1),将飞行采集效率提升到了一个新的高度,其辐射和几何质量都非常出色。这款高度通用的大幅面航拍相机结合了摄影级天底影像(PAN,RGB和NIR)和倾斜(RGB)影像功能。 因此,它可以通过一组能够每0.7秒收集1帧(1.2千兆像素)的传感器来服务于摄影测量应用以及城市测绘。

       通过集成配备有定制电子设备的全新高分辨率CMOS传感器,可以提供优秀的图片质量。为了充分利用传感器的潜力,该公司需要彻底改革从传感器到计算机的数据传输概念。

        与以前的系统相比,XIMEA在高速接口方面的专业知识和快速定制的技能有助于将数据传输提高10倍。

       两个技术领导公司之间的合作进一步推动了城市测绘和3D城市建模,从而有助于探索我们周围的世界。

     “使用UCO4.1,可以在一个机壳中安装两台相机。该系统可以满足从城市地图到同一飞行任务的传统地图应用的各种应用需求。” Vexcel Imaging首席执行官Alexander Wiechert说道,“与此同时,我们将整个飞行带的最低点足迹增加到20,000+像素,从而实现只有大型相机系统才能获得的飞行收集效率。”

 UCO 4.1系统

       uco4.1系统采用了新一代的定制镜头,可以处理更小的像素间距,从而提高了图像分辨率为了获得最佳的图像质量,该系统使用了新的背照式CMOS成像传感器(XIMEA集成的151 Mpix Sony IMX411,具有快速PCIe接口)。紧凑的UCO 4.1系统的狭窄空间需要单独的设计方法。 幸运的是,XIMEA在高密度和节能设计方面非常专业。

       XIMEA团队意识到多传感器高带宽安排的问题本质,并建议采用 基于PCIe Switch的汇聚技术来增强PCIe接口的方法 。所有传感器的单个PCIe数据流聚合在一个高带宽PCIe x8 Gen3流(64 Gbits)中,并通过一根光缆或铜缆使用低功耗DMA直接内存访问引擎无缝地传送到主机PC内存。

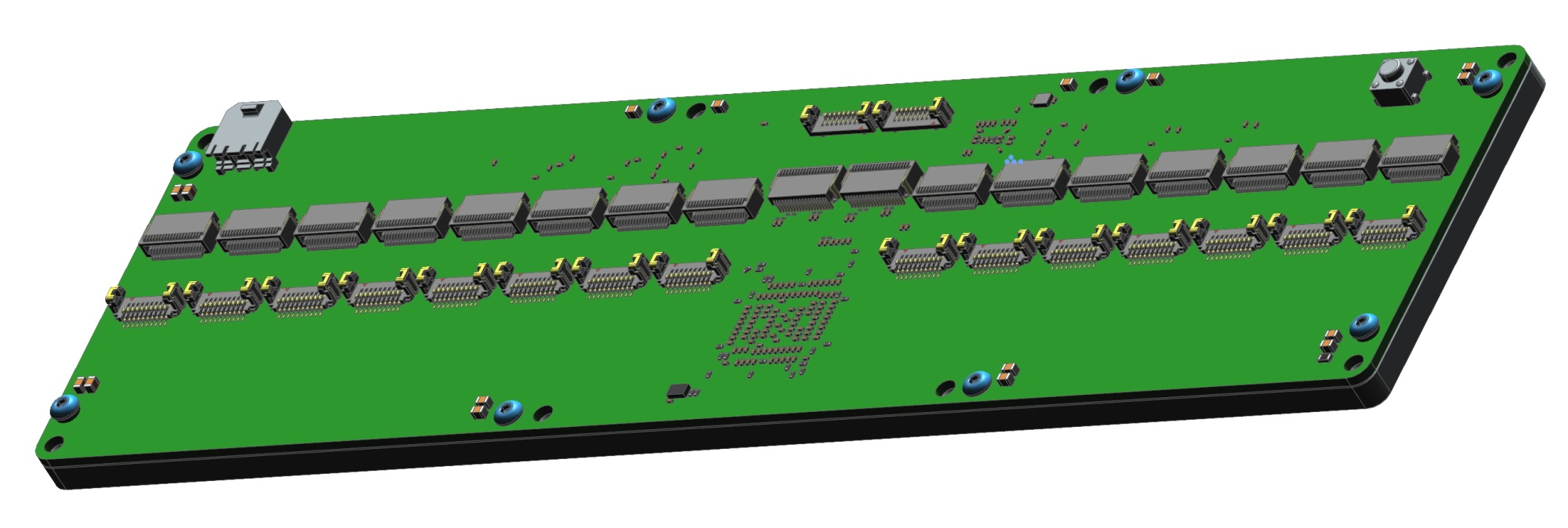

 用于多相机流聚合的自定义开关的电子设计

图2:用于多相机流聚合的自定义开关的电子设计

XIMEA高速工业相机的地理覆盖范围

图3:XIMEA高速工业相机的地理覆盖范围

具有高动态范围的图像分辨率

图4: 具有高动态范围的图像分辨率

       Vexcel Imaging的首席技术官Martin Ponticelli:“ XIMEA在这种尖端的数据接口连接方面具有全球领先且丰富的的专业知识,这是我们选择与该公司合作的主要原因。通过实施PCI Express,数据吞吐量比以前的相机系统快了10倍。我们两个团队之间的出色合作,使我们能够生产出具有业界领先的新采集率的大幅面航拍系统。”

关于XIMEA

       20 多年来,德国 XIMEA 公司一直致力于为运动控制、装配、机器人学、工业检测和过程控制等领域的机器视觉应用设计最智能、最紧凑的工业相机,同时为生命科学、安全和国防应用领域设计科学相机。其中推出的 MQ 系列 USB 3.0 超高速工业机器视觉相机,为高速工业相机树立了全新的基准。

关于盈美智

       北京盈美智是XIMEA中国区正式代理商,如需了解XIMEA更多产品信息,请联系本站客服。
