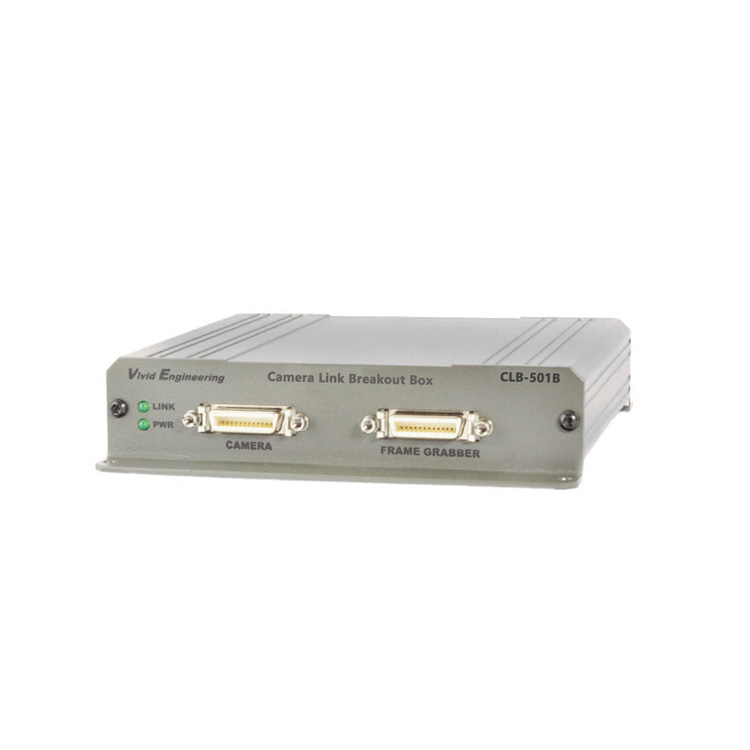

Camera Link Breakout Box中断盒/接线盒CLB-501B

Camera Link Breakout Box中断盒/接线盒CLB-501B

  • 所属分类:Vivid Engineering
  • 浏览次数: 536 次
  • 发布时间:2023-10-18 15:31:54
  • 资料下载:
  • CLB501
  • 详细介绍

产品型号:Camera Link Breakout Box中断盒/接线盒CLB-501B

主要参数:Camera Link 中断盒/接线盒/可做中继器使用

产品详细说明:

提供对相机和图像采集卡之间传输的所有数据的访问;

可通过后面板连接器访问反序列化视频数据;

与CLR-111A中继器配对以支持Medium、full和 80-bit配置。



特征:

1.提供对所有数据(视频、摄像头控制、串行通信)的访问;

2.标准 0.1”间距双排接头式分线连接器;

3.可拆卸接头跳线(分流器)支持外部数据源;

4.标准 LVTTL 信号电平 ;

5.电源、接地和缓冲时钟引脚辅助接口 ;

6.使用标准 Camera Link 电缆(不包括在内) ;

7.支持Camera Link“Base”配置 ;

8.高速 85 MHz 接口芯片组,适用于任何Base相机 ;

9.可充当中继器,使相机和图像采集卡之间的最大距离加倍 ;

10.链接指示器标识相机连接状态 ;

11.Solated DC电源输入 ;

12.最小的数据传递延迟 ;

13.坚固、紧凑的铝制外壳,带安装法兰;

14.标准电源, locking-plug电源可选。

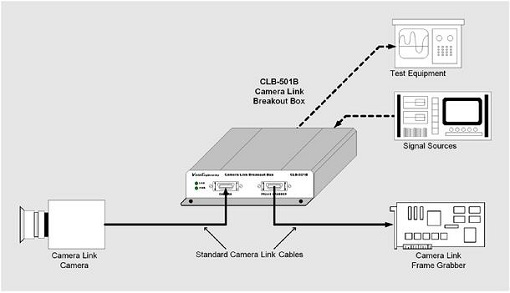

CLB-501B_connections
