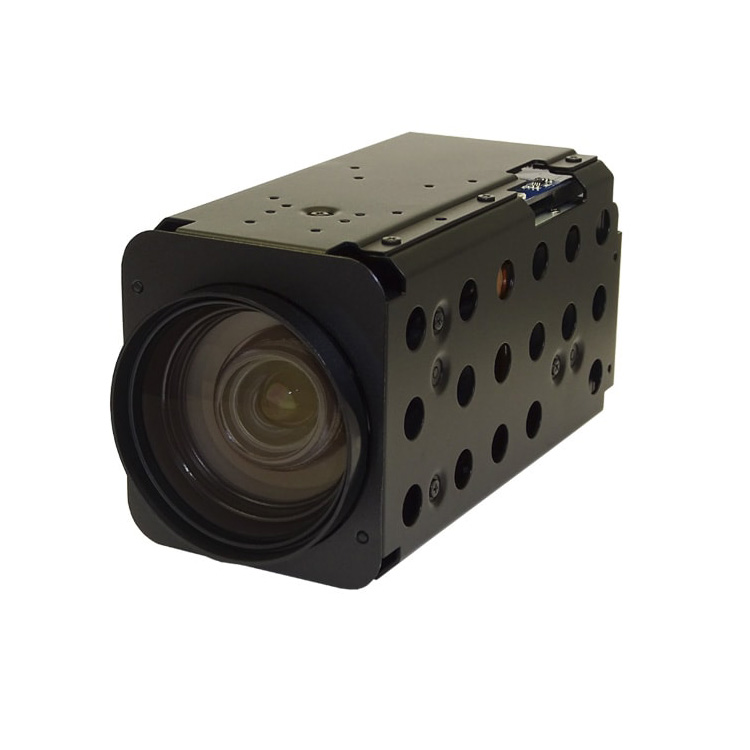

Harrier 36倍光学变焦高清SDI机芯AS-CAM-36SGHD-A

Harrier 36倍光学变焦高清SDI机芯AS-CAM-36SGHD-A

  • 所属分类:Active Silicon
  • 浏览次数: 553 次
  • 发布时间:2023-10-24 15:35:09
  • 资料下载:
  • AS-CAM-36SGHD-A
  • 详细介绍

Harrier 36 倍自动变焦SDI相机提供实时全高清视频输出和强大的36倍光学变焦(32倍数字变焦)。该相机配备 2MP索尼全局快门 CMOS 传感器,可采集移动物体,同时不会出现卷帘快门可能发生的失真现象。

该相机提供符合 SMPTE 274M 和 SMPTE 296M 标准的 HD-SDI 视频,最高可达 1080p30,并带有 EX-SDI(压缩视频)输出选项,可以使用更长的传输电缆(与 SDI 相比)。串行 VISCA 或 Pelco-D/P 控制协议可用于控制相机。还提供 CVBS 和 HD-TVI 输出。

这款全局快门相机的特殊功能包括数字图像稳定、降噪、隐私遮挡功能、智能运动检测、日夜模式(红外滤光片去除、ICR)和逆/背光补偿(HLC/BLC)。


产品特点


· 全高清高分辨率自动变焦相机。

· 1/2.3” 2MP 索尼全局快门 CMOS 传感器。

· 输出:HD-SDI、EX-SDI、HD-TVI、CVBS。

· 视频格式:1080p – 60/50/30/25 (EX-SDI),1080p – 30/25 fps (HD-SDI),720p – 60/50/30/25 fps。

· 36 倍光学变焦和 32 倍数字变焦。

· 有效像素约2,350,000。

· 快门速度 1/30(25) – 1/20,000sec。

· 尺寸(宽 x 高 x 深):55.6 x 64 x 124 毫米。

· 串行 VISCA、Pelco – D/P 控制协议。

· 外部触发和选通输出功能。


产品规格

传感器

1/2.3-type Sony Pregius IMX392LQR-C CMOS

有效像素

2.35MP

信号输出

HD-SDI, EX-SDI(default), HD-TVI, CVBS

视频模式 (HD)

HD-SDI: 1080p/30/25 fps, 720p/60/50/30/25 fps
EX-SDI: 1080p/60/50/30/25 fps, 720p/60/50/30/25 fps

最小光量

Color(1/30s, 48dB):0.3 lux , Color DSS(1/2s, 48dB):0.06 lux

信噪比

>50dB (AGC off)

增益控制 (AGC)

0–10 steps

快门速度

1/30(25) – 1/20,000 sec

数字慢快门设置

Off /2x /4x /8x /16x /32x (/64x : 60 or 50fps mode only)

白平衡

Auto, One Push, Manual, Indoor, Outdoor

镜头 (wide to tele)

36倍光学变焦;f= 6mm-216mmF1.5-4.8

数字变焦

OFF / MAX 1x – 32x

视场(FOV) (D x H x V)

Wide: 59.1° x 52.6° x 31.1°

Tele: 2.3° x 2.0° x 1.1°

最小工作距离 (wide to tele)

100mm (wide) to 1500mm (tele)

控制协议

VISCA
Pelco-D / Pelco-P

波特率

9600 / 19200 / 38400 / 57600 / 115200

/夜模式

Day / Night

数字降噪

2D/3D, 2D+3D (Level : 0 ~ 15 steps)

其他功能

数字防抖,运动检测,除雾,隐私遮蔽,缺陷检测,

逆光补偿(HLC),背光补偿(BLC

电源

9 – 15V DC

功耗

Max.: 6.6W
Typical: ~4.8W(at 1080p30)

尺寸 (W x H x D)

124 x 55.6 x 64mm (L x W x H)

重量

416g
